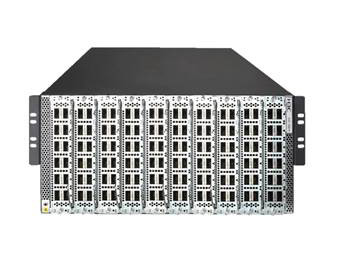

| 先進架構 S9800是目前業界單RU端口密度最高的核心交換設備，5U高的設備就可以提供480個線速萬兆端口或者120個線速40G端口；采用先進的CLOS多級多平面交換架構，線卡與網板之間使用信元交換，徹底解決報文交換架構下的分擔不均擁塞問題；所有線卡全面支持分布式入方向大緩存，完美解決數據中心內部的各種突發流量擁塞。 |
全方位虛擬化S9800首次提出了IRF2（多虛一）、IRF3（縱向虛擬化）和MDC（一虛多）三種虛擬化技術的融合，真正實現網絡設備資源池化，給用戶提供最靈活的選擇；同時在設備資源池化之外，S9800還提供了網絡鏈接的虛擬化，基于Trill/VxLAN技術，可構建虛擬的全二層網絡，充分滿足數據中心虛擬機遷移的各種要求。 |
|
| 高可靠性S9810控制引擎1+1冗余，最大限度的提高系統的故障隔離能力和可靠性，風扇框1+1冗余，電源模塊N+M冗余； S9800支持BFD對鏈路、協議進行實時檢測，可以在毫秒級發現故障并切換，將小概率的網絡故障影響降到最低；S9800采用Comware V7模塊化軟件平臺，支持進程級GR，ISSU，NSR等。 |
綠色環保S9800通過智能化的EMS引擎系統，支持對電源的智能管理功能，可支持單板順序上電，可以控制單板下電，隔離故障/空閑單板，降低系統功耗；風扇采用高效PWM調速風扇，支持無級調速。系統可根據設備實際溫度調整風扇轉速，有效降低設備功耗和運行噪聲并延長風扇壽命。S9800支持內部端口的自動檢測，當端口未連接線纜的時候，系統可自動關閉相應的內部端口，大大節省了整機功耗。 |
|
1.產品特點
先進的正交CLOS多級交換架構
采用先進的正交CLOS多級交換架構，提供業界最高的單位RU的端口提供能力。
S9810最多可以提供480個線速萬兆端口、120個線速40G端口，滿足超高密度萬兆和高密40G、未來可滿足100G應用需求。
動態可變信元分片嚴格無阻塞交換，提高整體轉發性能
控制引擎和交換網板獨立工作，最大程度的提高設備可靠性，同時為后續產品帶寬的持續升級提供保證
全方位虛擬化能力
IRF2（(Intelligent Resilient Framework 2，第二代智能彈性架構）
S9800支持IRF2技術，最多將4臺高端設備虛擬化為一臺邏輯設備，在可靠性、分布性和易管理性方面具有強大的優勢；
可靠性：通過專利的路由熱備份技術，在整個虛擬架構內實現控制平面和數據平面所有信息的冗余備份和無間斷的三層轉發，極大的增強了虛擬架構的可 靠性和高性能，同時消除了單點故障，避免了業務中斷；
分布性：通過分布式跨設備鏈路聚合技術，實現多條上行鏈路的負載分擔和互為備份，從而提高整個網絡架構的冗余性和鏈路資源的利用率；
易管理性：整個彈性架構共用一個IP管理，簡化網絡設備管理，簡化網絡拓撲管理，提高運營效率，降低維護成本。
MDC（Multitenant Devices Context，多租戶設備環境）
S9800產品可以通過MDC技術實現1：N虛擬化能力，即一臺物理交換機虛擬化成N臺邏輯交換機，滿足多業務客戶共享核心交換機。這樣，一方面可以充分利用核心交換機的能力，另一方面也降低了用戶的投資成本，同時還可以通過MDC技術實現對業務的安全隔離。
IRF3（Intelligent Resilient Framework3，第三代智能彈性架構）
S9800系列產品可以在縱向維度上支持異構虛擬化，將核心和接入設備通過IRF3技術形成一臺縱向邏輯虛擬設備，相當于把一臺盒式設備作為一塊遠程接口板加入主設備系統，以達到擴展I/O端口能力和進行集中控制管理的目的。IRF3技術可以簡化管理，大幅度降低網絡管理節點；簡化布線，二層變為一層，節省橫向連接線纜；最終實現數據轉發平面虛擬化，便于簡化業務部署和自動編排。
面向云計算數據中心的應用需求
TRILL/SPB：隨著服務器和交換機規模的增加，數據中心網絡越來越傾向于扁平化的網絡架構以便于維護管理，這就要求構建一個大型的二層網絡；S9800系列產品支持通過TRILL或SPB技術來進行數據中心大二層網絡的構建。數據中心大二層技術TRILL（Transparent
Interconnection of Lots of Links，多鏈路透明互聯）、SPB（Shortest Path
Bridging，最短路徑橋接）協議將二層的簡單、靈活性與三層的穩定、可擴展和高性能有機融合起來，可以提供更高密度的端口和更扁平化的網絡架構，滿足數據中心大規模服務器的接入需求。
S9800系列產品支持EVI（Ethernet Virtual Interconnection，以太網虛擬化互聯）技術，EVI是一種先進的"MAC in IP"技術，EVI解決方案部署非常簡單，基于現有的IP網絡，給分散的物理站點提供靈活的二層互聯功能。
S9800系列產品支持FCoE（FC
over
Ethernet，以太網光纖通道）技術；FCoE技術主要用來解決云計算數據中心LAN網絡和FC存儲網絡異構的問題，通過FCoE和CEE技術的部署，可以實現數據中心前端網絡和后端網絡架構的融合，解決數據、計算和存儲三網割裂的技術難題，從而大大降低數據中心的采購和擴容成本
S9800系列產品支持大容量的ARP/ND、MAC、ACL表項，可以適應大型數據中心網絡扁平化組網需求。
數據中心級可靠性保障
支持BFD for VRRP/BGP/IS-IS/RIP/OSPF/RSVP/靜態路由等。
S9810控制引擎1+1冗余；最大限度的提高系統的故障隔離能力和可靠性，風扇框1+1冗余，電源模塊N+M冗余。
S9800采用Comware V7模塊化軟件平臺，支持進程級GR，ISSU等。
多層次的安全保護
控制平面的多級保護及安全性，S9800的控制平面策略特性通過配置QoS過濾和限速來管理從數據平面（DP）到控制平面（CP）的報文流，保護S9800交換機在遭受DoS攻擊時能識別和保護重要的報文，丟棄非法的報文，保證控制平面在遭受攻擊或者大流量的情形下維護正常的轉發和協議狀態。
支持海量的ACL規則，可以對各種L2/IPv4/IPv6/MPLS報文及其字段組合進行精細的安全接入控制。
全方位的維護檢測機制
在線狀態檢測機制，通過專用的維護引擎，可以實現對設備的交換網板，背板通信通道，業務通信通道，關鍵芯片，存儲器等進行檢測。
單板隔離功能，可以將指定單板從轉發平面中隔離出來，不再參與轉發平面的轉發，但被隔離單板仍在控制平面中，可對其進行管理操作。可以對該單板進行實時診斷、CPLD升級等業務處理，不影響整機系統的業務。
支持以太網OAM，提供多種設備級和網絡級的故障檢測手段。
面向數據中心的應用需求
低時延，滿足高性能計算場景要求。
大緩存，單板端口緩存能力大于200ms，滿足數據中心流量高突發的需求
支持大容量的ARP/ND，適應大型數據中心網絡扁平化需求。
通過先進、完善的流控及反壓機制造就真正的Lossless系統，全面滿足新一代數據中心需求。
S9800產品支持FCOE技術/可切換FC；FCOE技術主要用來解決云計算數據中心LAN網絡和存儲網絡異構的問題，通過FCoE和CEE技術的部署，可以實現數據中心前端網絡和后端網絡架構的融合，解決數據、計算和存儲三網割裂的技術難題，從而大大降低數據中心的采購和擴容成本；
綠色環保設計
S9800通過智能化的EMS引擎系統，支持對電源的智能管理功能，可以支持單板順序上電（降低單板同時上電帶來的電源沖擊，提高設備壽命，降低電磁輻射），可以控制單板下電，隔離故障/空閑單板，降低系統功耗。
S9800風扇采用高效PWM調速風扇，支持無級調速。系統可以自動收集單板溫度，根據設備實際情況計算風扇調速曲線，并將調速命令下發到風扇框。系統支持風扇狀態監控（轉速監控、故障告警等）可以根據環境溫度、單板配置自動分區調速，降低設備功耗和運行噪聲，有效降低環境噪音并延長風扇壽命。
S9800支持內部端口的自動檢測，當某槽位未配置接口板時，或者端口未連接線纜時候，系統可以自動關閉相應的內部端口，節省了整機功耗。
S9800產品滿足材料環保與安全性的歐盟RoHS標準。
2.產品規格
| 屬性 | S9804 | S9810 |
| 交換容量 | 5.88T/21.6T | 45T/57.6T |
| 包轉發率 | 2880Mpps | 36000Mpps |
| 業務板槽位數量 | 4 | 10 |
| 冗余設計 | 交換網板、電源、風扇 |
| 以太網功能 | 支持802.1Q |
| 支持DLDP |
| 支持LLDP |
| 靜態MAC配置 |
| 支持MAC地址學習數目限制 |
| 支持端口鏡像和流鏡像功能 |
| 支持端口聚合、端口隔離、端口鏡像 |
| 支持802.1d(STP)/802.1w(RSTP)/802.1s(MSTP) |
| 支持802.3ad（動態鏈路聚合）、靜態端口聚合和跨板鏈路聚合、跨設備鏈路聚合 |
| IPv4 | 支持靜態路由、RIP、OSPF、IS-IS、BGP4等 |
| 支持等價路由 |
| 支持策略路由 |
| 支持路由策略 |
| 支持GRE、IPv4 in IPv4等隧道功能 |
| IPv6 | 支持IPv4和IPv6雙協議棧 |
| 支持IPv6靜態路由、RIPng、OSPFv3、IS-ISv6、BGP4+ |
| 支持VRRPv3、VRRPv3負載分擔模式 |
| 支持ND、PMTUD |
| 支持Pingv6、Telnetv6、FTPv6、TFTPv6、DNSv6、ICMPv6 |
| 支持IPv4向IPv6的過渡技術，包括：IPv6手工隧道、6to4隧道、ISATAP隧道、GRE隧道、IPv4兼容自動配置隧道 |
| 支持等價路由 |
| 支持策略路由 |
| 支持路由策略 |
| 組播 | 支持PIM-DM、PIM-SM、PIM-SSM、MSDP、MBGP、Any-RP等路由協議 |
| 支持IGMP V1/V2/V3、IGMP V1/V2/V3 Snooping |
| 支持PIM6-DM、PIM6-SM、PIM6-SSM |
| 支持MLD (Multicast Listener Discovery) V1/V2、MLD V1/V2 Snooping |
| 支持組播策略和組播QoS |
| 支持交換網和業務板兩級組播復制功能，達到最優的組播性能 |
| MPLS VPN | 支持P/PE功能，符合RFC2547bis協議 |
| 支持三種跨域MPLS VPN方式（Option1/Option2/Option3） |
| 支持分層PE |
| 支持多角色主機 |
| 支持VLL，實現點到點的二層MPLS VPN功能, |
| 支持VPLS/H-VPLS，實現點到多點的二層MPLS VPN功能 |
| 支持分布式組播VPN |
| ACL | 支持標準和擴展ACL |
| 支持Ingress/Egress ACL |
| 支持VLAN ACL |
| 支持全局 ACL |
| QoS | 支持Diff-Serv QoS |
| 支持SP/SDWRR等隊列調度機制 |
| 支持精細化的流量監管，粒度可達1K |
| 支持流量整形 |
| 支持擁塞避免 |
| 支持優先級標記Mark/Remark |
| 支持802.1p、TOS、DSCP、EXP優先級映射 |
| 支持VOQ |
| SDN/OpenFlow | 支持OPENFLOW 1.3標準 |
| 支持多控制器（EQUAL模式、主備模式） |
| 支持多表流水線 |
| 支持Group table |
| 支持Meter |
| VXLAN | 支持VXLAN 二層交換 |
| 支持VXLAN 路由交換 |
| 支持VXLAN網關 |
| 支持IS-IS+ENDP的VXLAN分布式控制平面 |
| 支持OpenFlow+Netconf的VXLAN集中式控制平面 |
| 可靠性 | 專用的FFDR監測引擎 |
| 關鍵部件交換路由處理板和電源均支持1+1冗余備份 |
| 交換網板支持N+1冗余備份（S9810） |
| 背板采用無源設計，避免單點故障 |
| 各組件均支持熱插拔功能 |
| 支持各種配置數據在主備主控板上實時熱備份 |
| 支持熱補丁功能，可在線進行補丁升級 |
| 支持NSF/GR for OSFP/BGP/IS-IS/RSVP等 |
| 支持端口聚合，支持鏈路跨板聚合 |
| 支持BFD for VRRP/BGP/IS-IS/OSPF/RSVP/靜態路由等，實現各協議的快速故障檢測機制，故障檢測時間小于50ms |
| 支持IP FRR、TE FRR，業務切換時間小于50ms |
| 安全性 | 支持用戶分級管理和口令保護 |
| 支持SSHv2，為用戶登錄提供安全加密通道 |
| 支持可控IP地址的FTP登錄和口令機制 |
| 支持標準和擴展ACL，可以對報文進行過濾，防止網絡攻擊 |
| 支持防止ARP、未知組播報文、廣播報文、未知單播報文、本機網段路由掃描報文、TTL=1報文、協議報文等攻擊功能 |
| 支持MAC地址限制、IP＋MAC綁定功能 |
| 支持uRPF技術，防止基于源地址欺騙的網絡攻擊行為 |
| 支持IEEE 802.1x |
| 支持Portal認證、支持Radius |
| 支持OSPF、RIPv2及BGP4報文的明文及MD5密文認證 |
| 支持安全網管SNMPv3、SSHv2 |
| 支持未知單播、未知組播、廣播報文抑制 |
| 支持主備數據備份機制 |
| 系統管理 | 支持Console/AUX Modem/Telnet/SSH2.0 命令行配置 |
| 支持FTP、TFTP、Xmodem、SFTP文件上下載管理 |
| 支持SNMP V1/V2c/V3 |
| 支持RMON，支持1、2、3、9組 |
| 支持NTP時鐘 |
| 支持NQA(Network Quality Analyzer) |
| 支持故障后報警和自恢復 |
| 支持系統工作日志 |
| 環境溫度 | 運行環境溫度：0℃～40℃ |
| 存儲環境溫度：-40℃～70℃ |
| 環境濕度 | 運行環境濕度：5%～95%（非凝結） |
| 存儲環境濕度：5%～95%（非凝結） |
| 環保 | WEEE, RoHS |
| 安規 | CE、UL/cUL、FCC-PART15、VCCI等 |
| 設備最大功率 | 1380W | 3300W |
| 重量（滿配置） | ≤40 kg | ≤80 kg |
| 外形尺寸（H×W×D）mm | 88.1×440×720 | 220×440×720 |
3.組網應用
組網方式： 數據中心解決方案
H3C S9800系列核心交換機作為數據中心級網絡核心設備，控制引擎、轉發網板硬件分離，提供BFD、FRR等高可靠機制保障數據中心網絡的穩定可靠；S9800產品通過多級交換架構，提供大容量的轉發能力，完全滿足大型數據中心的流量轉發需求。結合H3C其它交換機及路由、安全設備一起組成完善的數據中心解決方案。

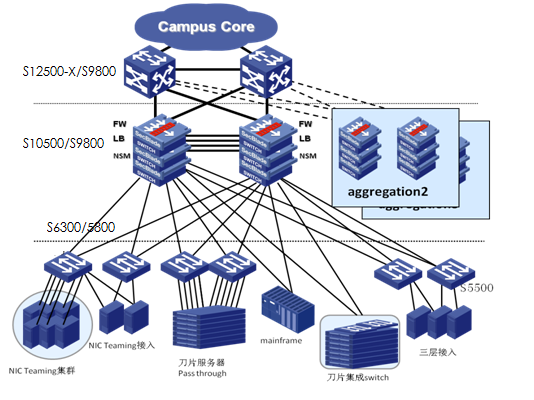

S9800核心交換機在數據中心的應用示意圖
4.選配信息
H3C S9800系列核心交換機是H3C公司自主開發的核心交換機產品，用戶可以根據實際需求按照機箱、交換路由處理板、業務單板、電源、風扇等幾部分進行選購。
機柜/機箱配置
根據產品具體型號選擇配置的機箱
| 描述 | 數量范圍 | 備注 |
| H3C S9804 路由交換機 | 1 |
|
| H3C S9810 路由交換機 | 1 |
|
交換路由處理板配置
根據產品具體型號選擇需配的交換路由處理板
| 描述 | 數量范圍 | 備注 |
| H3C S9810 交換網板 | 1-2 |
|
| H3C S9810 交換網板(增強型) | 1-2 |
|
| H3C S9810 主控引擎 | 1-2 | S9810適用 |
業務單板配置
根據具體情況選擇業務單板
| 描述 | 數量范圍 | 備注 |
| H3C S9800-12 端口40G以太網光接口業務板(QSFP+,MPO/LC) | 0-4/10 | S9804/S9810通用 |
| H3C S9800-24端口萬兆以太網光接口業務板(SFP+,LC) | 0-4/10 | S9804/S9810通用 |
| H3C S9800-2端口100G以太網光接口(CXP,MPO)+6端口40G以太網光接口(QSFP+,MPO/LC)+4端口萬兆以太網光接口模塊(SFP+,LC) | 0-4/10 |
|
電源配置
| 描述 | 數量范圍 | 備注 |
| H3C S9800-交流電源模塊1800W | 2/4 | 根據設備供電情況選擇電源模塊，S9804/S9810通用 |
風扇配置
| H3C S9804-風扇模塊（端口側入風） | 2 | 僅適合S9804機框 |
| H3C S9804-風扇模塊（端口側出風） | 2 | 僅適合S9804機框 |
| H3C S9810-風扇模塊（端口側入風） | 2 | 僅適合S9810機框 |
| H3C S9810-風扇模塊（端口側出風） | 2 | 僅適合S9810機框 |
